S-Video
М. Феоктистов, г. Москва
Сегодня домашний компьютер может решить почти все проблемы, начиная от математической задачи и заканчивая созданием своего мини-фильма или видеоролика. Допустим, вы уже сделали некий фильм и хотите показать его своему другу, но для этого его нужно записать на носитель. Хорошо, если у друга есть компьютер, а у вас - пишущий CD-ROM: тогда вы просто записываете фильм на компакт-диск и можно ехать его смотреть. А если пишущего CD-ROM у вас нет, как поступить в подобной ситуации?

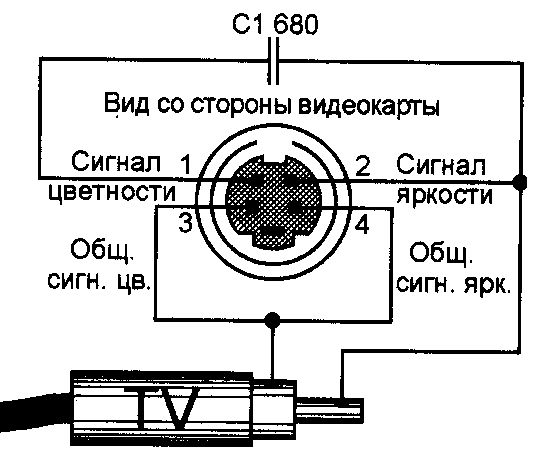

Сегодня в компьютерах нередко установлены видеокарты с TV-выходом. В этом случае можно попробовать записать фильм на видеокассету (уж видеомагнитофон, я думаю, есть у многих). Но лично у меня возникла проблема: в видеомагнитофоне есть входной AV-разъем, а на видеокарте моего компьютера его нет, но зато есть S-video. Приятель сказал, что проблема нестыковки AV - S-Video легко разрешима. Известен специальный переходник (см. рисунок), который нетрудно изготовить самому.
Как видно, он очень прост, главное - не перепутать сигналы цветности и яркости. Возможно, придется подобрать емкость конденсатора С1 (в пределах 510...820 пФ). Естественно, используя переходник, к компьютеру можно подключить и телевизор. Правда, текст будет немного расплываться (из-за того, что телевизор не предназначен для четкого отображения мелких деталей), но с этим можно смириться.
Такое устройство я побоялся изготовить самостоятельно (велик риск "спалить" видео-карту) и купил в магазине. Кабель работал, но изображение было черно-белым, и никакие настройки не помогали, на разных компьютерах - одинаковый отрицательный результат. Тогда мне попалась на глаза эта вот схема... Емкость 510 - 680 пФ (как в заводском кабеле) я найти не смог - поставил 1000 пФ и все работает нормально.
Удачи Вам.
Источник:
Радио №11 2003г. с.25
